Kabelmarkering

Hoeveel tijd verliest u dagelijks met het traceren van niet-geïdentificeerde kabels in uw installatie? Kabelmarkering is de professionele oplossing die onderhoudskosten tot 40% kan verlagen en uw werkprocessen drastisch kan verbeteren. In onze ervaring met industriële klanten maken systematische identificatiesystemen het verschil tussen minuten en uren zoekwerk bij onderhoudswerkzaamheden. Deze uitgebreide gids behandelt alles wat u moet weten over moderne kabelmarkering: van materiaalkeuze tot Nederlandse compliance-eisen.

Wat is Kabelmarkering en Waarom is het Essentieel?

Definitie en basisfuncties van kabelmarkering

Kabelmarkering is het systematisch identificeren van kabels door middel van labels, tags of andere markeringssystemen. Deze identificatiemethode zorgt ervoor dat elke kabel in uw installatie uniek herkenbaar is, met informatie over functie, bestemming en technische specificaties. Professionele kabelidentificatie omvat verschillende elementen: kabelnummering, functieomschrijving, voltage-indicatie en vaak ook kleurcodering voor snelle visuele herkenning.

Moderne kabelmarkering systemen gaan verder dan eenvoudige nummering. Ze integreren digitale identificatiemethoden zoals QR-codes en barcodes, waardoor complete kabelinformatie direct toegankelijk wordt via smartphones of scanners. Deze technologische vooruitgang maakt traceerbaarheid en documentatie aanzienlijk efficiënter dan traditionele methoden.

Voordelen voor onderhouds- en installatiewerkzaamheden

Systematische kabelidentificatie transformeert de manier waarop technische teams werken. Bij serverkasten met honderden kabels maakt duidelijke markering het verschil tussen 5 minuten en 2 uur zoekwerk. Elektrotechnici rapporteren tijdbesparingen tot 60% bij troubleshooting en onderhoudswerkzaamheden wanneer kabels correct gemarkeerd zijn.

De veiligheidsvoordelen zijn even belangrijk als de efficiëntiewinst. Industriële kabelmarkering voorkomt gevaarlijke vergissingen bij spanning-vrij schakelen en reduceert het risiko op elektrische ongevallen. Duidelijke voltage-indicaties en waarschuwingslabels beschermen zowel ervaren technici als nieuwe medewerkers tegen potentieel levensgevaarlijke situaties.

Kostenbesparingen en efficiency-winst

Investeren in professionele kabelmarkering levert meetbare financiële voordelen op. Facility managers melden kostenreducties van 25-40% op onderhoudsbudgetten door snellere probleemoplossing en verminderde downtime. De initiële investering in kabellabels en markeringssystemen verdient zich typisch binnen 6-12 maanden terug door verhoogde productiviteit.

Naast directe kostenbesparingen verbetert systematische markering de professionele uitstraling van technische installaties. Dit is vooral relevant bij inspecties, audits en certificeringsprocedures, waar georganiseerde kabelinfrastructuur een positieve indruk maakt op keuringsinstellingen en klanten.

Soorten Kabelmarkering en Toepassingen

Krimpkousen voor permanente markering

Krimpkousen bieden de meest duurzame vorm van kabelmarkering voor permanente installaties. Deze hittekrimpbare tubes krimpen bij verhitting strak rond de kabel en vormen een onlosmaakbare verbinding. Polyolefine krimpkousen zijn geschikt voor temperaturen tot 125°C, terwijl gespecialiseerde PEEK-materialen bestand zijn tegen extreme omstandigheden tot 250°C.

De installatie van krimpkousen vereist warmtebronnen zoals heteluchtpistolen of krimpovens, maar resulteert in markering die decennia meegaat. Voor industriële toepassingen waar kabels blootgestaan aan trillingen, chemicaliën of mechanische belasting, bieden krimpkousen ongeëvenaarde betrouwbaarheid en leesbaarheid.

Wikkellabels en wrap-around systemen

Wikkellabels combineren installatiegemak met professionele uitstraling. Deze flexibele labels worden rond de kabel gewikkeld en hechten aan zichzelf, waardoor ze geschikt zijn voor verschillende kabeldiameters zonder vooraf meten. Zelflaminerende wikkellabels bevatten een transparante beschermlaag die automatisch over de bedrukking vouwt tijdens installatie.

Uit feedback van facility managers blijkt dat wikkellabels de beste balans bieden tussen installatiegemak en duurzaamheid voor de meeste toepassingen. Ze zijn ideaal voor retrofit-projecten waar bestaande kabels gemarkeerd moeten worden zonder demontage van connectoren of doorvoeren.

Vlag labels en kabel tags voor flexibiliteit

Vlag labels en kabel tags bieden maximale zichtbaarheid door hun uitstekende vorm. Deze markeringsoplossingen zijn perfect voor situaties waar kabels dicht bij elkaar liggen of waar markering vanaf verschillende hoeken zichtbaar moet zijn. De vlakvorm biedt bovendien meer ruimte voor uitgebreide informatie zoals installatiedatum, voltage-specificaties en contactgegevens.

Professionele installateurs waarderen de flexibiliteit van kabel tags voor tijdelijke installaties en testopstellingen. De mogelijkheid om tags eenvoudig te verplaatsen of bij te werken maakt ze geschikt voor dynamische omgevingen waar kabelconfiguraties regelmatig wijzigen.

Zelflaminerende labels voor extra bescherming

Zelflaminerende labels integreren bedrukking en bescherming in één product. Het transparante laminaat beschermt de tekst tegen slijtage, chemicaliën en UV-straling, terwijl de heldere overlay de leesbaarheid verbetert. Deze labels zijn bijzonder geschikt voor buitentoepassingen en agressieve industriële omgevingen.

De installatie van zelflaminerende labels vereist precisie om luchtbellen te voorkomen, maar het resultaat is markering die jarenlang helder blijft. Voor kritieke infrastructuur waar markering absoluut betrouwbaar moet zijn, vormen deze labels de professionele standaard.

Materialen en Eigenschappen voor Industriële Toepassingen

Hittebestendige materialen (PVC, polyester, polyimide)

Materiaalkeuze bepaalt de levensduur en betrouwbaarheid van kabelmarkering materialen. Standaard PVC-labels zijn geschikt voor binnengebruik tot 80°C, terwijl polyester labels temperaturen tot 150°C aankunnen. Voor extreme omstandigheden biedt polyimide (Kapton) bestandheid tot 300°C zonder verlies van kleefkracht of leesbaarheid.

Thermotransfer printing zorgt voor duurzame, slijtvaste bedrukking die niet vervaagt bij hoge temperaturen. In onze ervaring met hoogspanningsinstallaties blijven polyimide labels met thermotransfer bedrukking na 10 jaar nog volledig leesbaar, zelfs in transformatorruimtes met extreme temperatuurschommelingen.

UV-bestendigheid voor buitengebruik

UV-bestendige materialen zijn essentieel voor buiteninstallaties waar zonlicht de markering kan degraderen. Acrylaat-gebaseerde kleefstof en UV-gestabiliseerde materialen behouden hun eigenschappen gedurende jaren blootstelling aan directe zonnestraling. Polyester labels met UV-bescherming tonen na 5 jaar buitengebruik nog steeds uitstekende leesbaarheid.

Voor zonne-energie installaties en telecom-infrastructuur zijn UV-bestendige labels niet alleen wenselijk maar noodzakelijk. Vervanging van verbleekte markering in hooggelegen of moeilijk toegankelijke locaties brengt aanzienlijke kosten en veiligheidsrisico's met zich mee.

Chemische bestendigheid en duurzaamheid

Industriële omgevingen stellen hoge eisen aan chemische resistentie van markeringsmaterialen. Oliën, oplosmiddelen en reinigingsmiddelen kunnen standaard labels aantasten, waardoor markering onleesbaar wordt. Gespecialiseerde materialen zoals PEEK en fluoropolymeren bieden uitstekende bestandheid tegen agressieve chemicaliën.

De keuze voor chemisch bestendige materialen voorkomt kostbare hermarkering en verzekert continue traceerbaarheid. In petrochemische installaties en farmaceutische faciliteiten is betrouwbare markering niet alleen praktisch maar vaak ook een compliance-vereiste voor veiligheid en kwaliteitsborging.

Kleefkracht en adhesie-eigenschappen

Kleefkracht moet afgestemd zijn op het kabelmateriaal en de toepassingsomgeving. Permanente kleefstof zorgt voor onlosmaakelijke hechting op gladde oppervlakken, terwijl herpositioneerbare kleefstof flexibiliteit biedt voor tijdelijke toepassingen. Siliconenvrije formuleringen voorkomen interferentie met elektrische eigenschappen van kabels.

Lage-temperatuur kleefstof behoudt hechting bij vriestemperaturen, cruciaal voor buiteninstallaties en koelhuizen. Hoogtemperatuur kleefstof daarentegen weerstaat de warmte van transformatoren en industriële ovens zonder los te laten of residuen achter te laten.

Nederlandse Richtlijnen en Compliance voor Kabelmarkering

NEN 1010 eisen voor elektrische installaties

Volgens NEN 1010 hoofdstuk 51 zijn identificatie-eisen verplicht voor alle elektrische installaties in Nederland. Deze norm specificeert dat elke kabel, ader en apparaat uniek identificeerbaar moet zijn voor veilig onderhoud en inspectie. Professionele kabelmarkering moet voldoen aan deze wettelijke vereisten om keuringen te doorstaan.

De norm schrijft voor dat markering duurzaam, leesbaar en bestand tegen omgevingsinvloeden moet zijn. Dit betekent dat tijdelijke oplossingen zoals handgeschreven labels niet voldoen aan professionele standaarden. Erkende keuringsinstellingen hanteren strikte materiaaleisen bij certificeringsprocedures.

Markeringsfrequentie en verplichte informatie

Nederlandse richtlijnen specificeren markeringsfrequentie afhankelijk van installatietype en spanningsniveau. Hoogspanningskabels vereisen markering elke 3 meter, terwijl laagspanningsinstallaties langere intervallen toestaan. Professionele installateurs hanteren echter vaak kortere afstanden voor optimale traceerbaarheid.

Verplichte informatie omvat minimaal: kabelnummer, functieomschrijving, voltage-niveau en installatiedatum. Voor industriële installaties worden vaak aanvullende gegevens toegevoegd zoals projectnummer, verantwoordelijke aannemer en onderhoudsinstructies. Deze uitgebreide documentatie vergemakkelijkt toekomstig onderhoud en modificaties.

Documentatie en traceerbaarheid-eisen

Traceerbaarheid vereist dat elke kabelmarkering gekoppeld is aan technische documentatie. Moderne systemen gebruiken QR-codes die direct linken naar digitale databases met complete kabelspecificaties. Deze integratie tussen fysieke markering en digitale documentatie voldoet aan toenemende eisen voor facility management en compliance.

Digitale traceerbaarheid vergemakkelijkt ook wijzigingsbeheer en configuratie-updates. Wanneer kabelroutes gewijzigd worden, kunnen markeringen en documentatie synchroon bijgewerkt worden, waardoor discrepanties tussen werkelijkheid en administratie voorkomen worden.

Inspectie en certificering

Periodieke inspecties controleren niet alleen de elektrische veiligheid maar ook de kwaliteit van kabelmarkering compliance. Inspecteurs beoordelen leesbaarheid, compleetheid en conformiteit met geldende normen. Onvoldoende markering kan leiden tot afkeuring en kostbare herstelwerkzaamheden.

Proactief onderhoud van markeringssystemen voorkomt problemen bij inspecties. Dit omvat regelmatige controle op beschadiging, vervaging en volledigheid van informatie. Professionele markeringsmaterialen met gedocumenteerde levensduur ondersteunen planmatig vervangingsbeleid.

Implementatie en Installatieadvies

Kabeldiameter en product-matching

Correcte matching tussen kabeldiameter en markeringsproduct is cruciaal voor betrouwbare installatie. Krimpkousen moeten 20-30% groter zijn dan de kabeldiameter voor optimale krimp, terwijl wikkellabels flexibiliteit bieden voor variabele diameters. Meetsjablonen en diameter-gidsen ondersteunen accurate productselectie.

Voor kabelbundels en multi-core kabels vereisen speciale overwegingen. Individuele adermarkering binnen bundels kan interfereren met buigradiussen, terwijl bundel-markering mogelijk onvoldoende detail biedt. Professionele installateurs balanceren deze aspecten voor optimale functionaliteit.

Installatiemethoden en best practices

Installatiemethoden variëren per producttype maar delen gemeenschappelijke best practices. Oppervlakte-voorbereiding door reiniging en ontvetting verbetert kleefkracht aanzienlijk. Installatie bij kamertemperatuur zorgt voor optimale adhesie, terwijl extreme temperaturen vermeden moeten worden.

Timing van installatie beïnvloedt toegankelijkheid en installatiekwaliteit. Markering vóór definitieve bevestiging van kabels biedt betere toegang maar vereist bescherming tijdens verdere werkzaamheden. Post-installatie markering daarentegen kan beperkte ruimte en onhandige posities betekenen.

Integratie met bestaande systemen

Retrofit-projecten vereisen zorgvuldige integratie met bestaande systemen zonder verstoring van operationele processen. Fasegewijze implementatie minimaliseert downtime en stelt teams in staat om geleidelijk te wennen aan nieuwe markeringssystemen. Compatibiliteit met bestaande nummering en kleurcodering voorkomt verwarring.

Legacy-systemen kunnen uitdagingen vormen voor moderne markeringsstandaarden. Hybride benaderingen combineren bestaande markering met aanvullende moderne labels, waardoor geleidelijke transitie mogelijk wordt zonder complete hermarkering van functionerende installaties.

Onderhoud en levensduur

Planmatig onderhoud van markeringssystemen maximaliseert levensduur en betrouwbaarheid. Jaarlijkse inspectie identificeert vroegtijdige slijtage, beschadiging door mechanische invloeden en vervaging door omgevingsfactoren. Proactieve vervanging voorkomt plotseling falen van kritieke markering.

Levensduur hangt af van materiaaltype, omgevingscondities en mechanische belasting. Polyester labels in beschermde binnenomgevingen kunnen 10-15 jaar meegaan, terwijl buitentoepassingen mogelijk om de 5-7 jaar vervanging vereisen. Documentatie van installatie- en vervangingsdata ondersteunt effectief levenscyclusbeheer.

Digitale Innovaties in Kabelmarkering

QR-codes en barcode integratie

QR-codes revolutioneren kabelmarkering door directe koppeling tussen fysieke kabels en digitale informatie. Moderne smartphones kunnen QR-codes scannen om directe toegang te krijgen tot complete kabelspecificaties, installatietekeningen en onderhoudshistorie. Deze technologie elimineert de noodzaak voor fysieke documentatie ter plaatse.

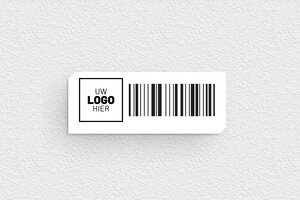

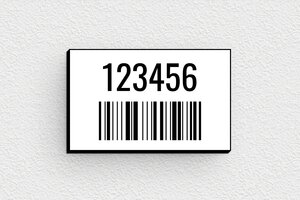

Barcode-integratie ondersteunt geautomatiseerde inventarisatie en asset management. Scanners kunnen honderden kabels per uur registreren, waardoor grote installaties efficiënt geïnventariseerd kunnen worden. Deze data vormt de basis voor preventief onderhoud en capaciteitsplanning.

Database-koppeling en automatisering

Moderne database-koppeling synchroniseert fysieke markering met digitale asset management systemen. Wijzigingen in configuratie worden automatisch doorgevoerd naar alle gekoppelde systemen, waardoor discrepanties tussen documentatie en werkelijkheid voorkomen worden. Deze integratie ondersteunt compliance en audit-processen.

Automatisering van markeringsprocessen reduceert menselijke fouten en verhoogt consistentie. Geautomatiseerde label-generatie op basis van CAD-tekeningen en installatiespecificaties zorgt voor uniforme nummering en formattering. Dit is vooral waardevol bij grote projecten met honderden of duizenden kabels.

Toekomsttrends in identificatietechnologie

Toekomsttrends wijzen naar verdere digitalisering en miniaturisatie van identificatietechnologie. RFID-tags worden kleiner en goedkoper, waardoor passieve identificatie mogelijk wordt zonder zichtbare markering. NFC-technologie biedt nabije-veld communicatie voor secure data-uitwisseling.

Augmented reality (AR) applicaties kunnen digitale informatie overlay op fysieke kabels via smartphone-camera's. Deze technologie kan installatietekeningen, spanningsgegevens en onderhoudsinstructies direct in het gezichtsveld projecteren, waardoor complexe installaties intuïtiever worden om te begrijpen en te onderhouden.

Frequently Asked Questions

Welke materialen zijn geschikt voor buitengebruik?

Voor buitentoepassingen zijn UV-bestendige materialen essentieel om vervaging en degradatie te voorkomen. Polyester labels met acrylaat kleefstof bieden uitstekende weersbestendigheid voor temperaturen van -40°C tot +150°C. Zelflaminerende labels met transparante beschermlaag zijn ideaal voor extreme weersomstandigheden.

Hoewel PVC-labels geschikt zijn voor beschermde buitenlocaties, raden we polyester of polyimide aan voor directe blootstelling aan zonlicht. Deze materialen behouden leesbaarheid en kleefkracht gedurende 5-10 jaar buitengebruik, afhankelijk van klimaatomstandigheden en mechanische belasting.

Hoe vaak moet ik kabels markeren volgens NEN-normen?

Nederlandse NEN-normen specificeren markeringsfrequentie op basis van installatietype en toegankelijkheid. Hoogspanningskabels vereisen markering elke 3 meter en bij elke richting-wijziging. Laagspanningsinstallaties kunnen langere intervallen hanteren, maar markering bij doorvoeren en verdeelkasten blijft verplicht.

Voor optimale traceerbaarheid adviseren professionele installateurs kortere intervallen dan wettelijk vereist. In complexe installaties met veel parallelle kabels verbetert frequentere markering de efficiëntie van onderhoudswerkzaamheden aanzienlijk, ondanks hogere initiële kosten.

Kan ik kabelmarkering zelf installeren?

Zelfinstallatie is mogelijk voor eenvoudige toepassingen met standaard wikkellabels of zelfklevende tags. Deze producten vereisen geen speciale gereedschappen en kunnen door technisch personeel geïnstalleerd worden. Grondige oppervlakte-reiniging en correcte temperatuurcondities zijn wel essentieel voor duurzame hechting.

Voor complexere toepassingen zoals krimpkousen of grootschalige projecten adviseren we professionele installatie. Specialized gereedschap, ervaring met verschillende materialen en kennis van compliance-eisen rechtvaardigen de investering in professionele service, vooral bij kritieke infrastructuur.

Wat zijn de voordelen van digitale identificatie?

Digitale identificatie via QR-codes en barcodes biedt directe toegang tot complete kabelinformatie zonder fysieke documentatie. Smartphones kunnen installatietekeningen, specificaties en onderhoudshistorie direct ter plaatse tonen. Deze technologie elimineert zoektijd en reduceert fouten bij onderhoudswerkzaamheden.

Automatische inventarisatie en asset tracking worden mogelijk door digitale markering. Grote installaties kunnen efficiënt gescand worden voor compliance-audits en preventief onderhoud. Database-integratie zorgt voor real-time synchronisatie tussen fysieke configuratie en digitale documentatie, waardoor discrepanties voorkomen worden.

Professionele kabelmarkering transformeert technische installaties van chaotische kabelwirwar naar georganiseerde, traceerbare systemen. De investering in kwaliteitsmarkering levert meetbare voordelen op: drastische tijdsbesparing bij onderhoud, verhoogde veiligheid en compliance met Nederlandse regelgeving. Modern digitale integratie via QR-codes en database-koppeling brengt kabelmarkering naar het volgende niveau van efficiëntie en betrouwbaarheid. Voor optimale resultaten adviseren we materiaalkeuze af te stemmen op specifieke toepassingsomstandigheden en compliance-eisen, waarbij duurzaamheid en leesbaarheid prioriteit hebben boven initiële kosten.
